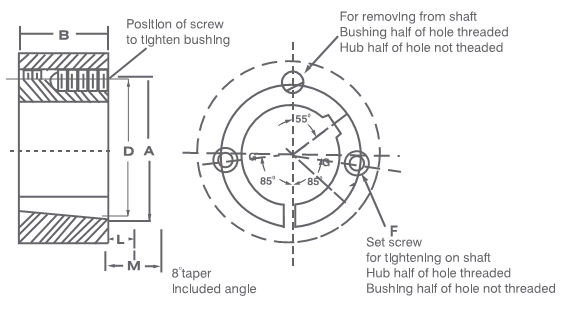

DIN Taper Bore Bushings DIMENSIONS & KEYWAY DIMENSIONS

BUSH  NO.ABDSET SCREWS
10081.3867/812 1/641/4×1/2
11081.5117/812 9/641/4×1/2
12101 7/811 3/43/8×5/8
12151 7/81 1/21 3/43/8×5/8
1310211 7/83/8×5/8
16102 1/412 1/83/8×5/8
16152 1/41 1/22 1/83/8×5/8
20122 3/41 1/42 5/87/16×7/8
20172 3/41 3/42 5/87/16×7/8
25173 3/81 3/43 1/41/2×1
25253 3/82 1/23 1/41/2×1
30204 1/4245/8×1 1/4
30304 1/4345/8×1 1/4
BUSH  NO.ABDSET SCREWSG
353553 1/2″4.831/2×1 1/240
40405 3/44″5.545/8×1 3/440
45456 3/84 1/2″6.133/4×240
50507″5″6.727/8×2 1/437
 BUSH  NO.
 1008 10.11.12.14.15.16.18.19.20.22.24.25
 1108 10.11.12.14.15.16.18.19.20.22.24.25.28
 1210     1215 11.12.14.15.16.18.19.20.22.24.25.28.30.32
 1310 14.15.16.18.19.20.22.24.25.28.30.32.35
 1610     1615 14.15.16.18.19.20.22.24.25.28.30.32.35.38.40.42
 2012     2017 18.19.20.22.24.25.28.30.32.35.38.40.42.45.48.50
 2517     2525 20.22.24.25.28.30.32.35.38.40.42.45.48.50.55.60
 3020     3030 25.28.30.32.35.38.40.42.45.48.50.55.60.65.70.75
 3525     3535 35.38.40.42.45.48.50.55.60.65.70.75.80.85.90
 4030     4040 40.42.45.50.60.65.70.75.80.85.90.95.100
 4535     4545 55.60.65.70.75.80.85.90.95.100.105.110
 5040     5050 60.65.70.75.80.85.90.95.100.105.110.115.120.125

 Taper Bushing Keyway

Bore Rangeb[mm]t2[mm]
D[mm]
10-1241.80
13-1752.30
18-2262.80
23-3083.30
31-38103.30
39-44123.30
45-50143.80
51-58164.30
59-65184.40
66-75204.90
76-85225.40
86-95255.40
96-110286.40
111-130327.40

For special bore, t2 is specified according to the order.
